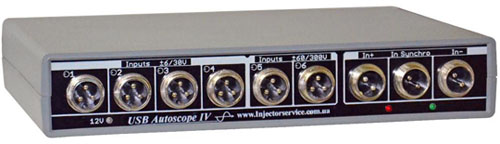

Осцилограф автомобильный цифровой USB Autoscope IV

Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.


Основные отличия USB Autoscope IV от USB Autoscope III:
- встроенный адаптер зажигания;
- питание датчиков от прибора;
- удобная светодиодная подсветка на измерительных адаптерах;
- подставка-держатель для прибора и датчиков.

Возможности прибора
- Отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;
- Анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах "парад", "растр", "наложение";
- Широкие возможности анализа параметров сигналов - определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала - длительности импульса, частоты, скважности и фазы сигнала;
- Поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;
- Измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);
- Отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;
- Оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;
- Автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;
- Свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов "на лету");
- Возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;
- Сохранение полученных данных в формате JPEG или бинарного файла;
- Возможность редактирования записанных сигналов;
- Возможность распечатки текущих или сохраненных осциллограмм на принтере;
- Возможность создания пользовательских настроек для часто используемых режимов;
- Прочие.

Прибор может работать в следующих режимах:
- режим аналогового осциллографа;
- режим цифрового анализатора;
- режим диагностики системы зажигания;
- график разряжения;
- режим диагностики системы газораспределения;
- режим измерения угла опережения зажигания;
- режим измерения временных параметров сигнала;
- измерение относительного расхода топлива;
- автоматический анализ осциллограмм.

Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.


Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера - из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлиннителя с дополнительным питанием.

Технические характеристики

Прибор может работать в двух режимах:
- режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,
- режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.

Режим аналогового осциллографа

Модель    Autoscope IV
Количество аналоговых входов                8
Количество каналов осциллографа         1, 2, 4, 8 (по выбору)
Разрядность                                               АЦП    12 бит
Диапазон измеряемого напряжения        +/-6/30 В - 1-4й аналоговые входа
                                                                    +/-60/300 В - 5-6й аналоговые входа
                                                                    1-4й аналоговые входа при использовании
                                                                     внешних входных делителей напряжения 1:10
                                                                     +/-6 В - 7-8й аналоговые входа
Максимальная частота оцифровки             12,5 МГц - 1-но канальный режим
                                                                     5 МГц - 2-х канальный режим
                                                                     2,5 МГц - 4-х канальный режим
                                                                     1,25 МГц - 8-ми канальный режим
Режим оцифровки                                         непрерывный поток
Входное сопротивление                             1 мОм

Режим цифрового анализатора

Модель    Autoscope IV
Количество цифровых входов                    9
Режимы работы                                            2-х, 4-х и 8-ми канальный анализатор
Максимальная частота оцифровки            100 МГц - 2-х канальный режим
                                                                    50 МГц - 4-х канальный режим
                                                                    25 МГц - 8-ми канальный режим
Режим оцифровки                                        непрерывный поток
Входное сопротивление                            10 кОм
                                                                    >1 МОм при напряжениях (0...5В)
                                                                   510 Ом при выходе за диапазон

Базовая комплектация прибора
-Центральный блок + питающий кабель + USB 2.0 A/B интерфейсный кабель
-Датчик разряжения Dx -0.85…+0.15Bar
-Датчик первого цилиндра Sync для синхронизации цилиндров
-Кабели и датчики для диагностики DIS-систем
-Универсальный накладной ёмкостной датчик Cx-M
-Универсальный накладной индуктивный датчик Lx-M
-Датчик давления в цилиндре Px 35 для диагностики механики двигателя на холостом ходу -0.95…+35 Bar
-Удлинитель Px Longer для датчика давления в цилиндре Px
-Комплект универсальных кабелей - 4 штуки
-Комплект измерительных адаптеров - 4 штуки
-Spark Gap высоковольтный искровой разрядник
-Комплект пробников-игл - 4 штуки
-Комплект пробников-зажимов прокалыватель - 2 штуки
-Комплект пробников-зажимов крокодил - 2 штуки
-Комплект проводов-удлинителей - 4 штуки
-CD с программным обеспечением и документацией
-Подставка-держатель для прибора
